ハイプレスコタン

特徴

⚫外観:セメント系灰白色

⚫荷姿:25kg/袋

⚫水量範囲:

TYPEⅠ 4.0~4.6㎏/袋

TYPEⅡ 3.4~4.0㎏/袋

⚫セメント砂比

TYPEⅠ 1:1

TYPEⅡ 1:2



土木・建築構造物の緊急補修・寒冷地・長期耐久性に威力発揮

①寒冷地・緊急工事に適しています。

20分~30分で硬化。緊急工事での開放時間が短縮できます。

②構造物との一体化が図れます。

空隙の発生を招くブリーディング現象がなく、構造物との付着を高めます。

③十分な耐力を有します。

適切な養生により、打設後3時間で実用強度が得られます。

④マイナス環境下においても使用できます。

マイナス10℃環境下においても硬化し、良質なグラウド材が得られます。

なお、本品はモルタル温度10℃~35℃でご使用ください。



主な適用箇所

⚫寒冷地におけるグラウド工事

⚫早期解放が求められる補修・補強工事

⚫土木・建築構造物の補修工事

メーカーパンフレットはこちら


標準配合

1㎡当たりの標準配合

製品名

目標軟度

J14漏斗流下値

W/材料

単位量(㎏/㎡)

1㎡当り

使用料

材料

TYPE-1

8±2

17.2

1,875 319 75袋

TYPE-Ⅱ

8±2

14.8

1,950 286 78袋

1袋(25㎏)当たりの標準配合

製品名

目標軟度

J14漏斗流下値

W/材料

単位量(㎏/㎡)

練上り量

材料

TYPE-1

8±2

17.2

25 4.0~4.6 13.3

TYPE-Ⅱ

8±2

14.8

25 3.4~4.0 12.8

モルタルの物性例

▶流動性


▶初期強度と充填性の目安

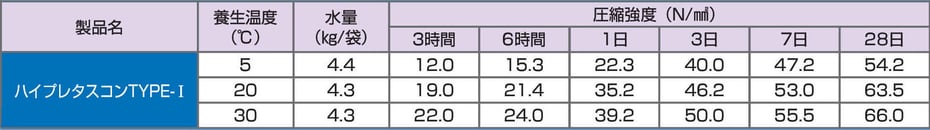

▶強度物性

使用上の注意

練混ぜ

  • 練混ぜ水は、油、塩類、有機物などを含まない清浄な水を使用してください。
  • 使用水量は、材料温度、環境温度、ミキサの形式、練り量などにより、変化しますので、あらかじめ試験練りを行って、水量範囲の中 で適正水量を確認してください。
  • 練混ぜには、モルタル専用高速ミキサか900rpm以上のハンドミ キサを1分~2分間練混ぜを実施して使用してください。ハンドミ キサの回転翼はステンレス製や鉄製の物を使用し、アルミ製は異 常膨張の原因となりますので絶対に使用しないでください。 練混ぜ水が適正な量でない場合、硬化体に異常が生じ、無収縮グ ラウト材の性能が損なわれますので、指定の水量以外では使用し ないでください。
  • J14漏斗流下値にて目標軟度を外れる場合は、上記範囲で水温、 水量の調整を行ってください。



コンクリート表面の清掃

  • 注入前にコンクリート表面の油類、レイタンス層、泥土を除去するとともにコンクリートに十分清水を吸水させてください。

コンクリート表面の清掃

  • グラウト注入の前に、周囲の既設コンクリートにプライマーの塗布または水打ちを実施してください。
  • グラウトは、自重圧工法またはポンプ施工により片側から注入・ 充填を開始し、流出側からモルタルがあふれ出るまで連続的に注入してください。巻込み空気や未充填部が残らないような処置を 行ってください。
  • モルタルは高アルカリ性ですので、アルカリ性の環境条件で腐食 するもの(アルミサッシ等)には、直接モルタルが触れるような施 工は避けてください。



養 生

  • グラウト施工終了後、モルタル表面を養生マット等で覆って、直射 日光や風の影響を避け、絶えず湿っている状態に保持してくださ い。冬場等で外気温が低い場合 (5°C以下)には保温養生を施し てください。養生が不足しますとグラウト表面にヘアクラックが生ずることがあります。
  • モルタルの露出部分は、急激な乾燥や長期にわたる乾燥によってひび割れが発生することがあります。
  • 圧縮強度測定用の型枠は、内側にハクリ剤を塗付し、モルタル流込み後は、ラップ等で表面の乾燥を防いでください。
  • 冬場等で外気温が低い場合は、水中養生を避け、封かん養生を施 してください。モルタル表面にクラックが生ずることがあります。



製品の保管上の注意

  • 普通セメントより吸湿性が高いため、いったん開封したものはその日のうちに使用してください。
  • 製品は直射日光、雨水の影響を受けない乾燥した室内に貯蔵保管 してください。
